Climax Mobilní frézy PM4200

Climax Mobilní frézy PM4200

PM4200 je vybaven podélným posuvem s příčným posuvem ovládaným manuálně. Připevnitelné na obrobek nebo na nosnou konstrukci. Vyberte si zdvih osy X až do 20, 49 nebo 78 palců (508,0, 1244,6 nebo 1981,2 mm).

Max. Cestování po ose X:

20, 49 nebo 78 palců (508,0, 1244,6 nebo 1981,2 mm)

Max. Pohyb po ose Y:

8 palců (203,2 mm) s Weldon, 12 palců (304,8 mm) s HSK

Max. Vertikální cestování:

3 palce (76,2 mm) s vřetenem Weldon, 4 palce (101,6 mm) s vřetenem HSK

Velikost vřetena:

0,75 palce (19,1 mm) Weldon, 40A (HSK)

Možnost napájení:

Elektrické, pneumatické nebo hydraulické

Kvalitní design stroje s výkonným výkonem

Přesně opracované rybinové drážky a nastavitelné lišty poskytují hladký a přesný pohyb.

Všechny převody a pohony jsou trvale mazány a utěsněny, aby umožnily provoz v jakékoli poloze.

Výkonný

Pro pohon frézovacího vřetena jsou k dispozici hydraulické, pneumatické a elektrické motory.

Možnosti podávání zahrnují manuální, elektrické a pneumatické.

Volitelné vřeteno HSK.

Všestranný

K dispozici jsou dvě různé možnosti frézovací hlavy; 3⁄4palcové vřeteno se stopkou Weldon a flexibilní vřeteno HSK 40A.

Kromě ručního podávání pro jemné nastavení jsou k dispozici možnosti elektrického podávání 120 V a 230 V.

Možnost elektrického podávání poskytuje plynule měnitelné rychlosti od 0 do 20 IPM s rychloposuvem pomocí tlačítka.

Režimy jízdy vpřed, neutrál a zpátečky se ovládají jednoduchou řadící pákou.

Pevné a odolné

Kompaktní, ale pevný design pro obtížně dostupné aplikace s omezeným prostorem.

Flexibilní

Křížový posuv umožňuje montáž frézovacího vřetena na obě strany lůžka.

Prodloužený píst lze použít ve spojení s výkonnějším a všestrannějším vřetenem HSK.

Volitelné příslušenství otočné desky frézovací hlavy HSK umožňuje 360° rozsah úhlů vřetena.

Pro dodatečnou tuhost lůžka a všestrannost instalace jsou k dispozici volitelné pomocné desky.

Rychlé a snadné nastavení

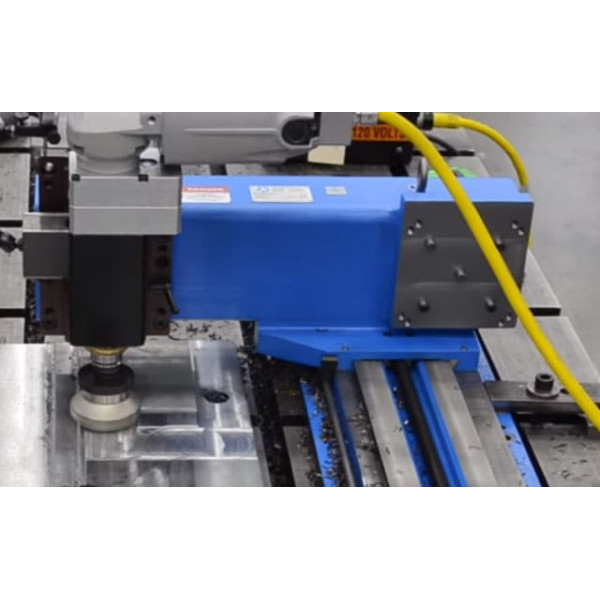

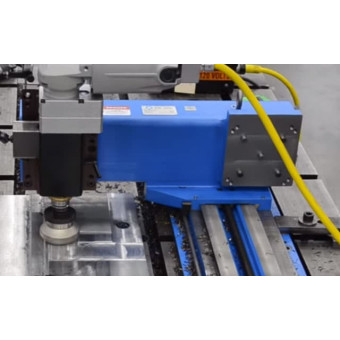

Přenosná 3-osá frézka PM4200 poskytuje přesné a všestranné možnosti frézování.

Je navržen tak, aby byl připevněn buď k obrobku nebo k nosné konstrukci vedle něj.

Postele jsou k dispozici se zdvihem 20, 49 a 78 palců (508, 1244,6 a 1981,2 mm).

Aplikace zahrnují:

PM4200 se běžně používá k frézování velkých těžkopádných dílů.

Mnoho zákazníků používá stroje PM4200 při svařování a opětovném obrábění opotřebovaných dílů na výrobních strojích, jako jsou razící lisy.

Dlouhé drážky pro uchycení motoru lze snadno opracovat, často bez demontáže, protože frézu lze namontovat přímo na obrobek.

Držáky motoru a základny čerpadel lze snadno opracovat, zejména ve stísněných prostorách.
